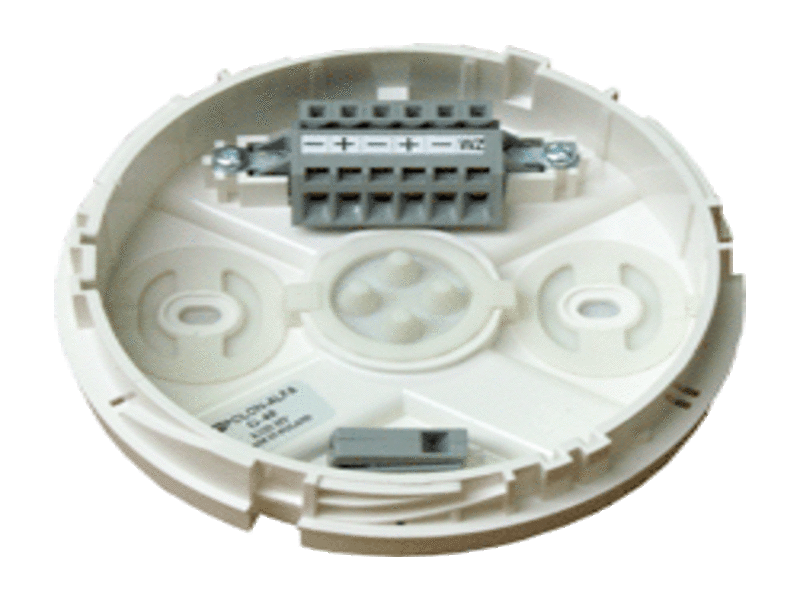

G-40 - Розетка
Назначение
Розетка G-40 предназначена для установки извещателей рядов 40, 4043 и 4046 напр. (DOR-40, DIO-4046) на потолке и присоединения к ним проводов шлейфа сигнализации.
Розетку, после закрепления в специальном основании PG-40, можно устанавливать в помещениях, в которых на потолках происходит конденсация водяного пара, а также на несущих тросах. Основание PG-40, после оснащения его добавочным дросселем PG7, предоставляет возможность превращения розетки G-40 в висячую. Для механического обеспечения извещателя в розетке предусмотрен , изготовленный из стальной проволоки, защитный экран OZ-40
Технические данные розетки G-40
Диаметр жил подключаемых проводов,мм макс.1
Расстановка крепежных отверстий,мм 63
Габаритные размеры,мм 107 x 28,5
Масса,кг 0,1
Технические данные основания PG-40
Расстановка крепежных отверстий, мм 127
Габаритные размеры, мм Φ 112 x 26
Высота с основанием PG-40, мм 43
Масса, кг 0,1
Внимание
В наличии скоба ZW-40 , которая дает возможность проверки шлейфа без извещателя.
